Analysis de Causis Hydrau Cylinder Piston Rod Doll

Induco

Per operationem et sustentationem de hydrau cylindricos, abnormes color est saepe animadvertit in Piston virga superficiem. Hoc discolor typically apparet nigrum, formatam acri contra cum originali, album superficiespiston virga. Hoc articulum systematice analyzes causas huius Discoloration phaenomenon et proponit efficax emendationem solutions.

I. quaestio descriptio

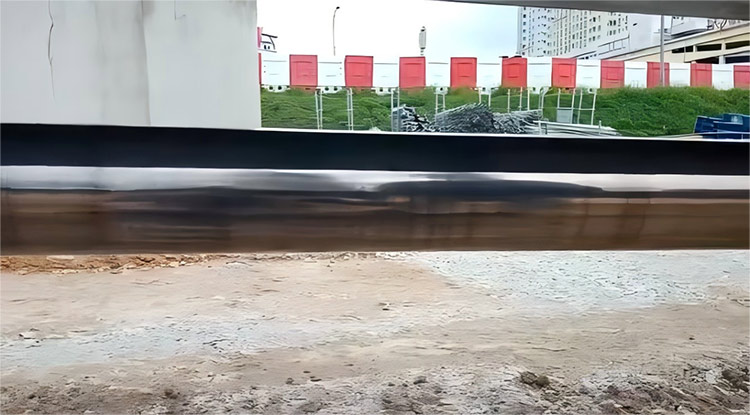

Superficies hydrau cylindripiston virgahabet amisit suum metallicum lumine et conversus nigrum. DECOLORATIO est inaequaliter et non tolleretur cum latrina charta, sed potest exscriptum est. Per on-site reparatione, nos polita est cum abrasive cera solebant pro automotive pingunt instaurabo, quae laboraverunt valde bene. Tamen hoc reparatione est solum tempus solution.

Et nigrum animi ad quiddam anulum cum cylindri plene retractavit et ultimum ad quiddam anulum cum plene extenditur.

II. Causa analysis

l Hoc est per plumbum in oleum-liberum ferre vel additives in hydraulico oleum adhaerens ad Piston virga superficiem ad altum temperaturis.

L secundum quod amplitudo ad nigrum et substantias Piston virga venit in contactus cum per motus, ad nigra materia probats ex buffer anulum et hydraulico oleum.

l analysis de aemulando portio piston virga revelatum est quod duo substantiae sunt primarie ex C, O, et H, et quod Degredes et deceptis ad temperaturis, et de c et DECONDERNUS ad temperaturis circa CC ° Degredes et DECONDERNUS ad temperaturis circiter CC ° C et DECONDERNUS ad temperaturis circa CC ° Degredes et Degloses ad temperaturis, et in C. Decomposes ad temperaturis supra CCLX ° C. Hoc insinuat quod durante diuturna et crebris piston virga motus, calidum generatae a friction inter buffer anulum et piston virga accumulat in builer circulum. When the local temperature exceeds the hydraulic oil degradation temperature, the oil film on the piston rod degrades under the high temperature, releasing C and O elements that adhere to the piston rod surface, forming a blackened film. Ceterum maioris pressura generatae per hydrau cylindrici extensio est fertur per hby quiddam annulum. Hoc pressura in sigillum traducitur ad HBy retinendi anulum, augendae frictio inter retinendi anulum et piston virga corpus, exacerbating frictional calefacit et longius periculum auscultant.

III. Cultura Plan

L. reponere Hydraulica oleum ad levare corrumpuntur temperatus de hydraulicis oleum; In particulari, vitare miscentes hydrau olea alia brands.

l De originali HBy retinendi anulum factum est de 12nm polyamide resin cum duritiam Rockwell r CXXIII. Haec materia cum 49yf polytetrafluoroethylene resina cum duritiam Dendedrafluoroethylene resina cum duritiam Dendedraflene et minuantur, reducing frictional calorem et minuantur loci temperaturis. Sed hoc emendationem etiam portat quaedam metus: et reducitur duritia retinendi circulum reduces eius summus pressura resistentia et potest ducere ad extrusionem post longa-term usus. Et hydrau cylindrici post emendationem ostendit significantly minus auscultantibus in subsequent usus.

Summary

Et nigrum hydrau cylindricipistonResults ex combined effectus de hydrau oleum degradation (releasing carbon / oxygeni ad ~ CC ° C) et friction-adductus calor ex HBY retinendi annulos. Repositoque in originali R123-duritiam polyamide anulum cum mollior D70 PTFE (49yf) significantly reducitur, quamquam cum potential diu term extrusionem metus. Exacting dual mensuras-usura compatible summus gradu hydraulicis oleum et ordinarius inspectiones-ensures sustinuit melius dum mitigating pressura resistentia commercia-offs.
